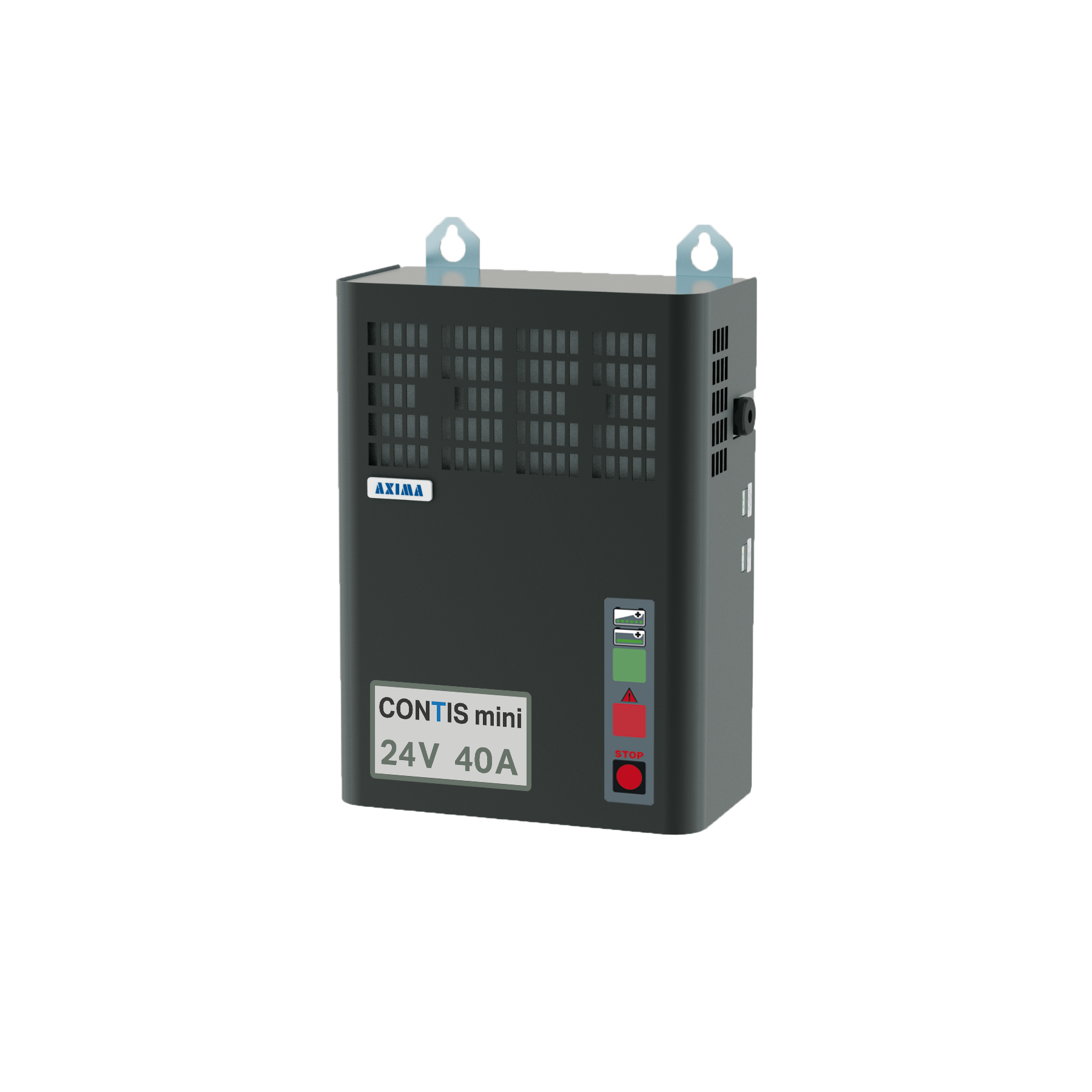

CONTIS mini
LADEGERÄT FÜR STATIONÄRBATTERIEN, Gleichspannungsquelle für Notstromsysteme
Produktbeschreibung
EIGENSCHAFTEN
- Für 24V und 12V Batterien
- Ausgangsstrombereich 10 - 40A
- Einfache einstellung der Ausgangsparameters
- LED signalisierung der Ladephasen
- Kompakte Ladegerät–Ausführung
- Externe Ausstattung (spezielle Funktionen) nach Vereinbarung
Die Ladegeräte der Reihe CONTIS mini sind für einfachere industrielle stationäre Anwendungen bestimmt – Aufladen und Erhalten im geladenen Zustand von Stationärbatterien (Blei-,in bestimmten Fällen auch alkalische), DC- Versorgung und Backup-Technologie-Systeme usw. Hinsichtlich der ausgezeichneten elektrischen Parameter sind sie nicht nur für Batterien mit flüssigen Elektrolyten sondern auch für wartungsfreie Batterien – Gel-, AGM- u.a. geeignet.
ANWENDUNG UND CHARAKTERISTIK
Die Ladegeräte sind für die Anwendung in Innenräumen mit Standardbedingungen (Feuchtigkeit, Temperatur, Staubgehalt) konstruiert. Die Anwendung in Umgebungen mit nicht normgerechten Bedingungen müssen z.B. die Platzierung des Ladegeräts in einer Schaltanlage mit entsprechender Schutzabdeckung, ggf. mit Staubfiltern, eine größere Anzahl von Wartungsintervallen usw. berücksichtigt werden. Sie werden an ein Einphasen-Stromnetz durch ein flexibles Anschlusskabel mit einem dreipoligen Stecker oder über eine Verteilerklemme angeschlossen. In der Installation der Ladestation muss eine geeignete Sicherung des Anschlusskabels durchgeführt werden.
Die Ladegeräte sind für eine unterbrechungsfreie Stromversorgung technologischer Einrichtungen und Notstromsysteme (paralleler Lauf mit Batterie und Last) ohne zeitliche Begrenzung, Erhaltung der stationären Batterien im geladenen Zustand und nach Entladung im Falle eines Stromausfalls zu ihrer erneuten Aufladung bestimmt. Die Kühlung wird durch Lüfter im Inneren des Ladegeräts gewährleistet. Der (maximale) Nennstrom beträgt 40A. Die Ausgangsspannung ist standardmäßig 24V mit einer möglichen Einstellung auf 12V. Die einzelnen Typen ermöglichen die stufenweise Einstellung des Ausgangsstroms (in 7 Stufen) in einem Umfang von ca. 50-100% des Nennstroms entsprechend der Batteriekapazität. Der maximale Ladestrom darf den vom Batterie-Hersteller festgelegten Wert nicht überschreiten (gewöhnlich 0,2 – 0,4C).
Die Ladegeräte CONTIS nutzen Wandler mit Hochfrequenzschaltung mittels MOSFET-Transistoren. Der Ladevorgang wird durch ein Mikroprozessor-Steuersystem gesteuert. Wichtige Zustände werden durch LED-Kontrolllampen angezeigt. Die Ladegeräte werden entsprechend ihrer Größe in drei Gehäusetypen – S, M und L eingebaut (siehe Tabelle Technische Parameter).
PARAMETER
| EINGANG | CONTIS mini 24E40 / CONTIS mini 12E40 |
| Eingangsspannungsbereich | 1 x 230V, 50/60Hz, -10%, +15% |
| Eingangsstrom | 5,9A / 3,1A |
| Anlaufstrom | < Inom |
| Empfohlener Leistungsschalter Typ C | 10A / 6A |
| Leistungsfaktor | 0,99 |
| AUSGANG | CONTIS mini 24E40 / CONTIS mini 12E40 |
| Ausgangsspannung | 24V / 12V |
| Ausgangsstrom | 40A |
| Ausgangsspannungstoleranz | ±1% |
| Ausgangsstromtoleranz | ±2% |
| Effizienz | bis 94% |
| SICHERHEIT, STANDARDS | |
| Sicherheit (LVD) | EN 62368-1 |
| EMV Störfestigkeit | EN 61000-6-2 |
| EMV Strahlung | EN 61000-6-4 |
| Schutzart | IP20 |
| LAGERUNG, ARBEITSUMGEBUNG | |
| Lagerung | Trockenräume, -25°C bis + 80°C, max. relative Luftfeuchtigkeit 80% |
| Arbeitsumgebung | -10°C bis +40°C, max. Relative Luftfeuchtigkeit 80%, nicht kondensierend |
ABMESSUNGEN (mm):
| TYP | Breite | Höhe | Tiefe | X | Y | Gewicht (kg) |
| CONTIS mini 24E40 / CONTIS mini 12E40 | 174 | 234 | 90 | 120 | 268 | 4 |
