Produktbeschreibung
Einführung:

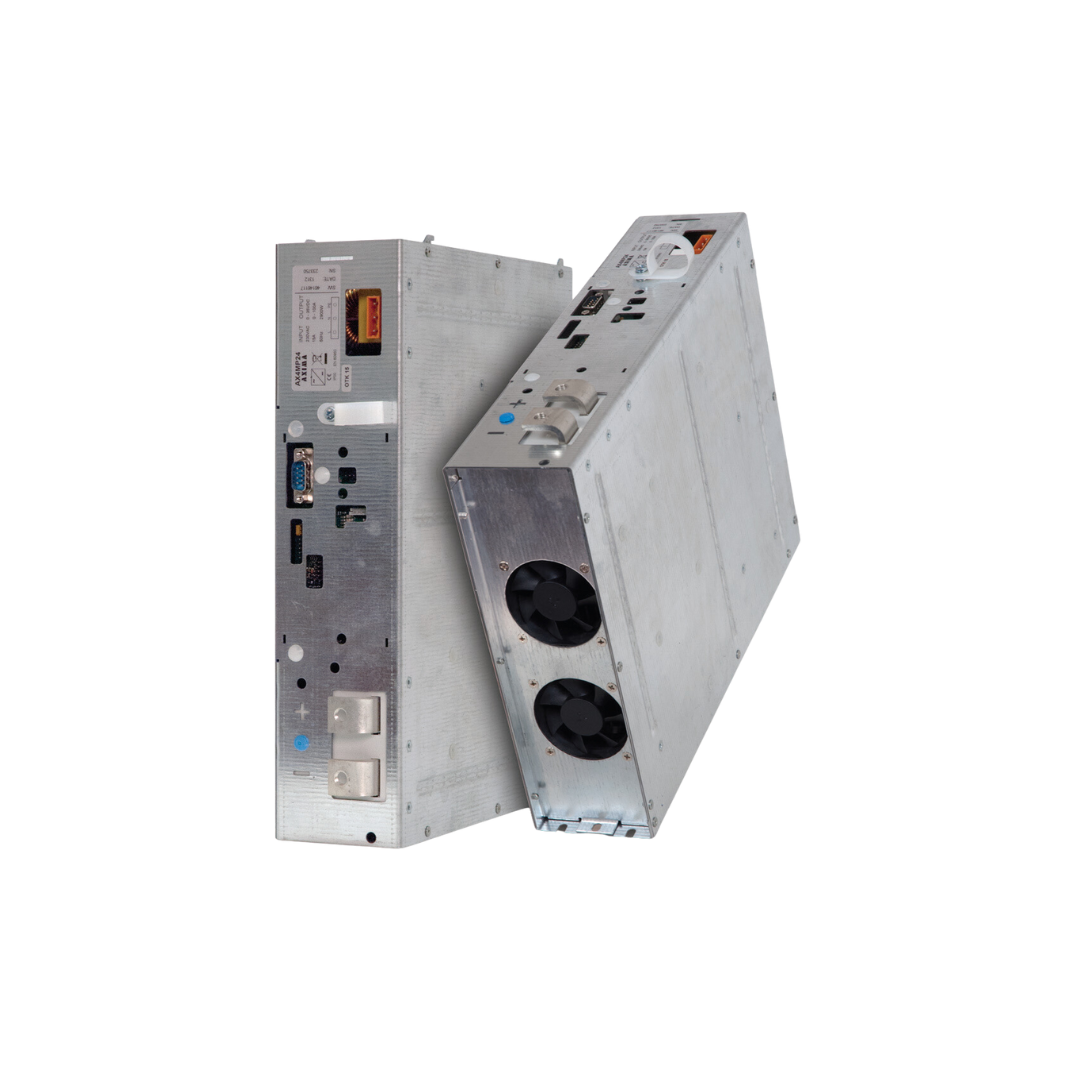

Die Stromversorgungen AX4M, AX5M und AX6M sind digital gesteuerte AC/DC-Schaltwandler, die für industrielle Anwendungen, Labornetzteile, Batterieladegeräte und vieles mehr entwickelt wurden.
Sie können einzeln oder parallel eingesetzt werden.
Steuerung ist direkt über die CAN-Schnittstelle oder über die AXIF108-Schnittstelle möglich.
Sicherheitshinweise:
Die Stromversorgungen müssen in trockenen und gut belüfteten Räumen untergebracht werden.
Batterien dürfen nur mit den dafür vorgesehenen Typen geladen werden und es sind die Sicherheitsvorschriften zu beachten, z.B. das Ladegerät nicht ohne Abdeckung anschließen und während des Betriebs nicht tragen.
Vermeiden Sie Funkenbildung und Feuer in der Nähe der Batterien und ziehen Sie während des Ladens niemals die Stecker ab.
Einbau:
Die Netzteile sind für den Einbau in Schalttafelschränke vorgesehen. Es muss für eine ausreichende Kühlung und Schutz vor Staub und aggressiven Stoffen gesorgt werden.
Vor dem Anschluss an das Stromnetz muss ein geeigneter Schutz angebracht werden.
Technische Parameter:
Die Stromversorgungen sind mit verschiedenen Ausgangsspannungen und -strömen erhältlich (z.B. 24V, 48V, 96V für AX4M und 48V, 96V, 220V für AX5M).
Die Eingangsspannung kann 3f 400V oder 1f 230V betragen.
Schutz:
Die Stromversorgungen verfügen über integrierte Überspannungs-, Überstrom- und Kurzschlussschutzvorrichtungen.
Die Schutzart ist IP20 und die Netzteile müssen unter geeigneten Bedingungen installiert werden (Temperatur -10°C bis +40°C).
Betrieb:
Beschreibung der Anschlüsse für die Stromversorgung und die Fernsteuerung (z. B. für die Kommunikationseinheit AXIF108).
LED-Anzeigen zeigen den Status des Geräts an (rot für Fehler, grün für korrekten Betrieb).
